GRYON – MUR DE SOUTÈNEMNT

Auscultation surfacique d’un mur en moellon

Client
tpc – Transport Public du Chablais

Lieu
Gryon, canton de Vaud

Domaine
Auscultation surfacique, Lasergrammétrie, Panoramique

Contexte

Surveillance de la déformation surfacique d’un mur de soutènement sans perturber le trafic ferroviaire.

L’objectif est de suivre l’évolution du mur, sans tenir compte du ferraillage ou de la végétation.

Suivi mensuel.

Travail

  • Relevé du mur avec un laser scanner terrestre et géoréférencement des nuages sur 6 points de référence extérieurs.

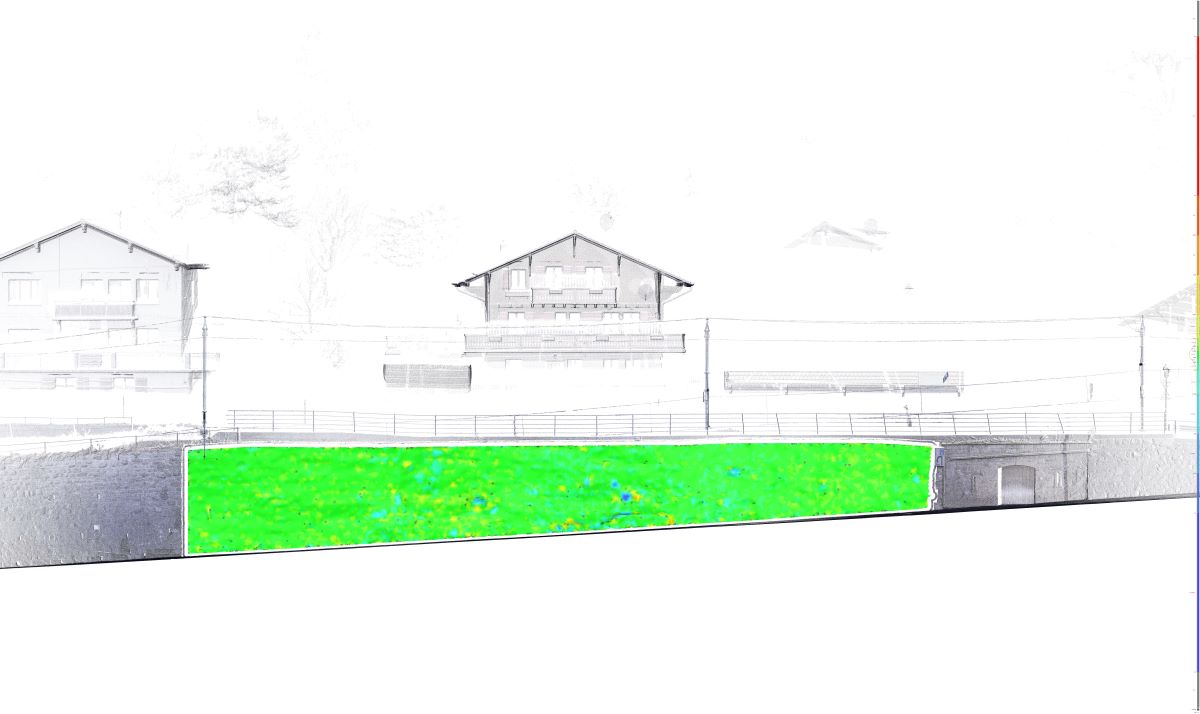

  • Suivi surfacique et documentation de l’évolution via une cartographie sur orthophoto et fourniture d’un PDF 3D.

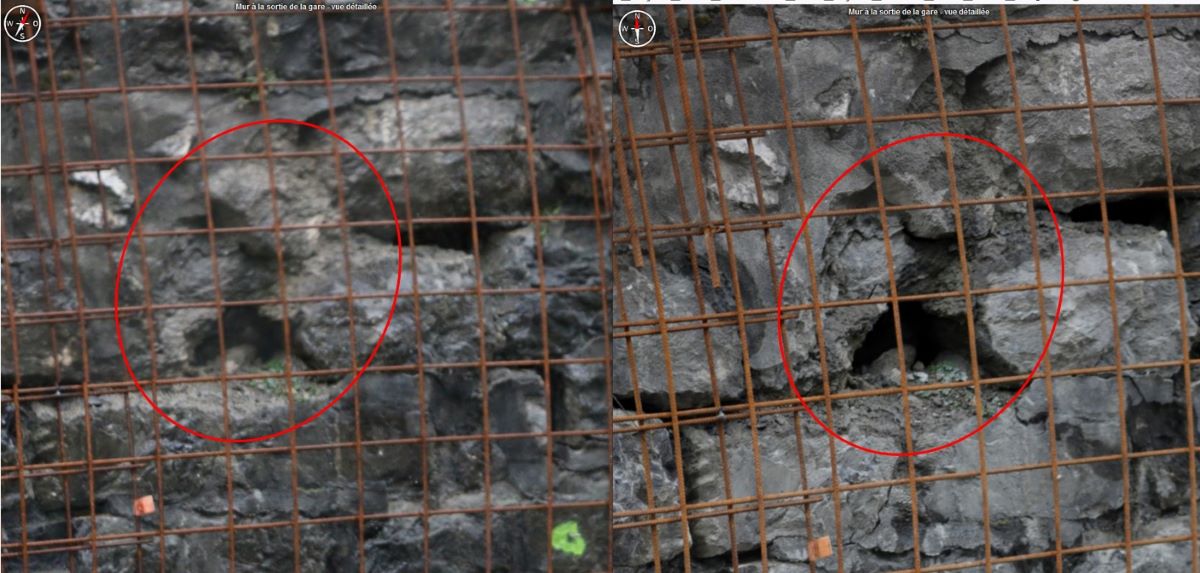

  • Fourniture d’une panoramique haute résolution géoréférencée pour un suivi visuel.
  • Mouvements à détecter :  ±5mm.

Instrumentation particulière

Riegl VZ2000i et tests avec d’autres scanners (Trimble SX10, Faro Focus, …)

Partenariat

Mandat en partenariat avec GÉO Solutions ingénieurs SA
