BARRAGE DE SALANFE

Auscultation visuelle (haute définition) des 2 parements

Client
Salanfe SA – Alpiq SA

Lieu
Airbus, Münich

Domaine
Métrologie, Mesures de précision, laser tracker

Contexte

Dans le cadre des suivi quinquennaux,l’exploitant a souhaité disposer d’un relevé exhaustif du parement amont et aval du barrage. Il dispose, pour 9 points de vue, d’images panoramique géoréférencées et orientées sur lesquelles sont projetées des information pour se repérer. Les ingénieurs peuvent analyser l’état des bétons et disposer d’un état visuel complet.

Travail

  • Numérisation 3D avec le Riegl VZ2000i et la prise de photos générales.
  • Relevés photographiques détaillés au moyen d’une tête robotisée, d’un appareil de photo professionnel et d’un téléobjectif.
  • Assemblage, géoréférencement et orientation de plus de 700 clichés pour obtenir des vues panoramiques (taille des images entre 50 et 100 GB)
  • Mise en place d’une plateforme de visualisation en ligne avec des outils de mesures et d’aides à la navigation et au repérage.

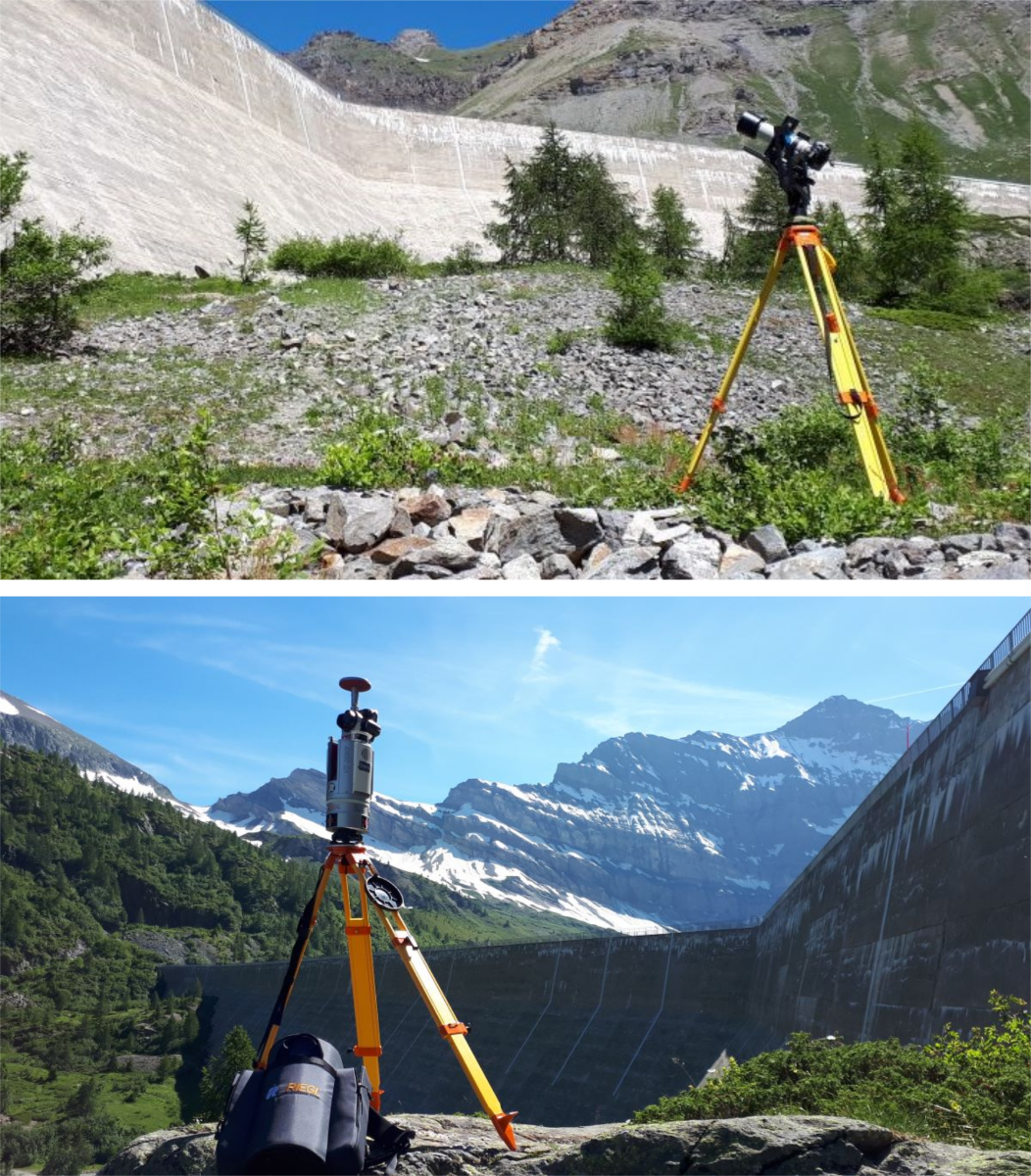

Instrumentation Salanfe

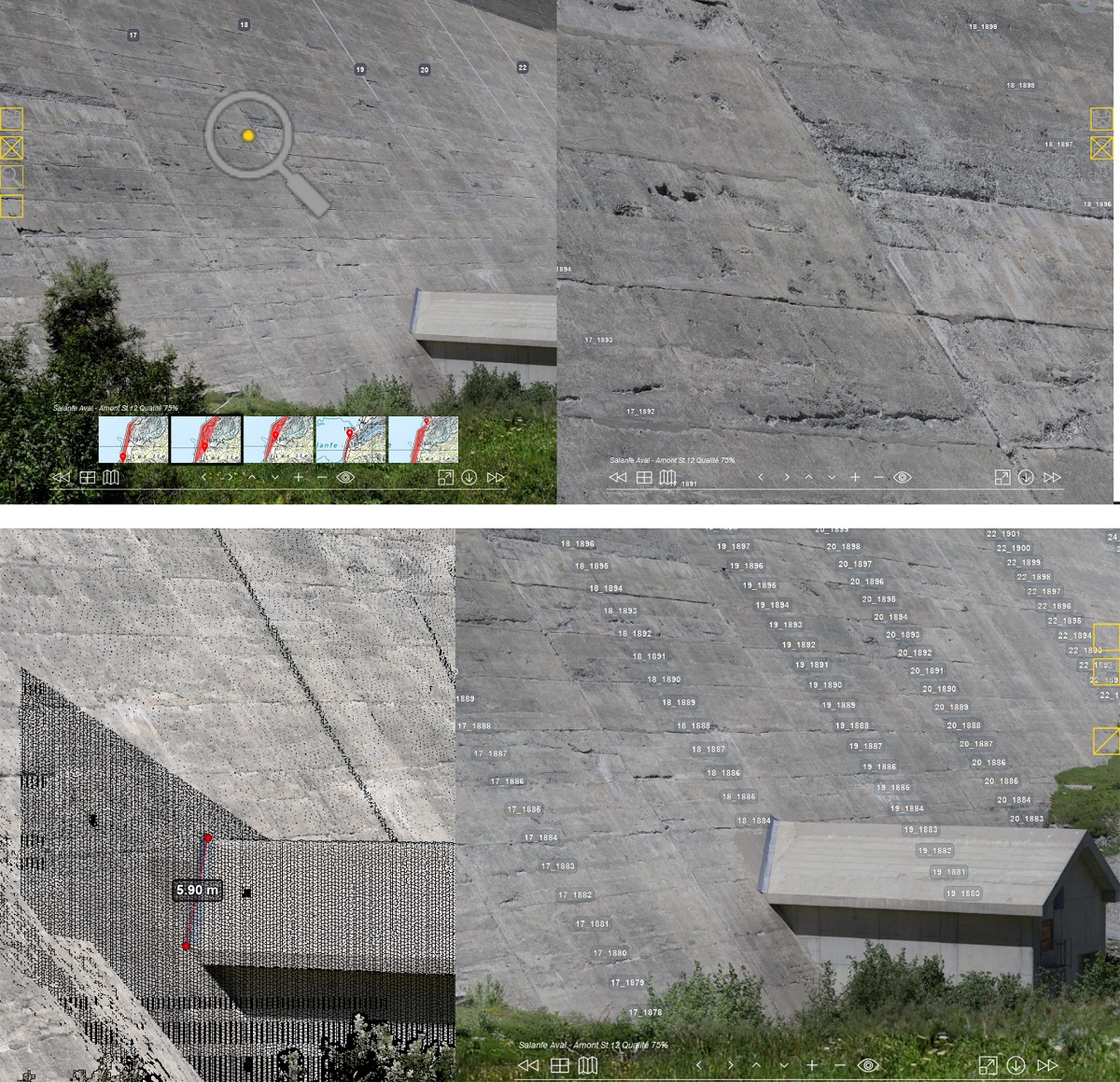

Interface pour la diffusion en ligne

Instrumentation particulière

  • Riegl VZ 200i avec son appareil de photo Nikon d850
  • Tête robotisée RODEON piXposer avec canon EOS5Ds et téléobjectif 100-400mm (résolution maximale > 1mm/100m)

Partenariat

Grâce à l’implication de collaborateurs de GÉO SOLUTIONS ingénieurs SA les campagnes de terrain ont pu être réalisées en 1 jour par parement.
