SURFACE SURVEY SCAN

MONITORING SURFACIQUE AVEC LASER SCANNER TERRESTRE

Développement
3sigmas SA

Mise en oeuvre
Barrage de Schiffenen, Carrière de la Cernia

Domaine
Monitoring, Déformations surfaciques, Diffusion de données 3D

Contexte

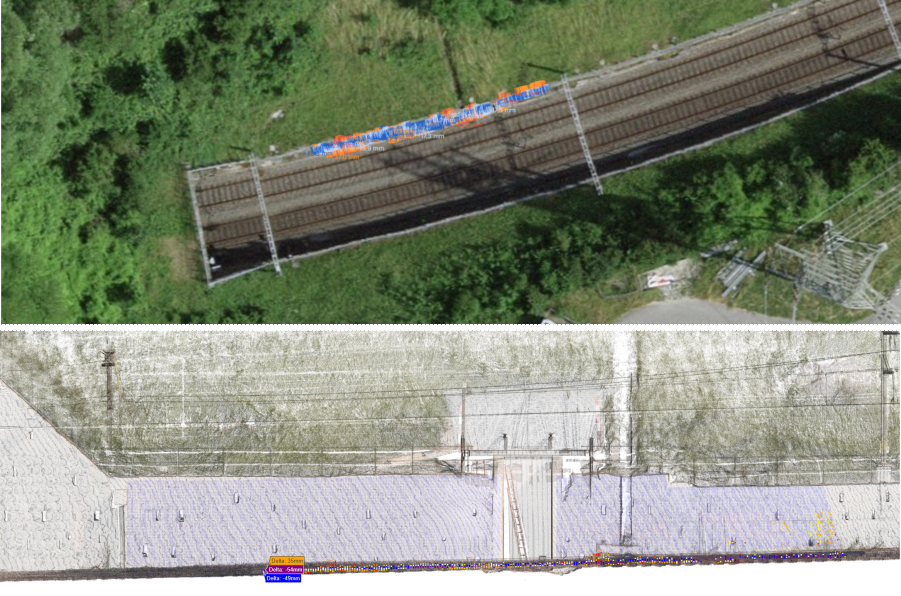

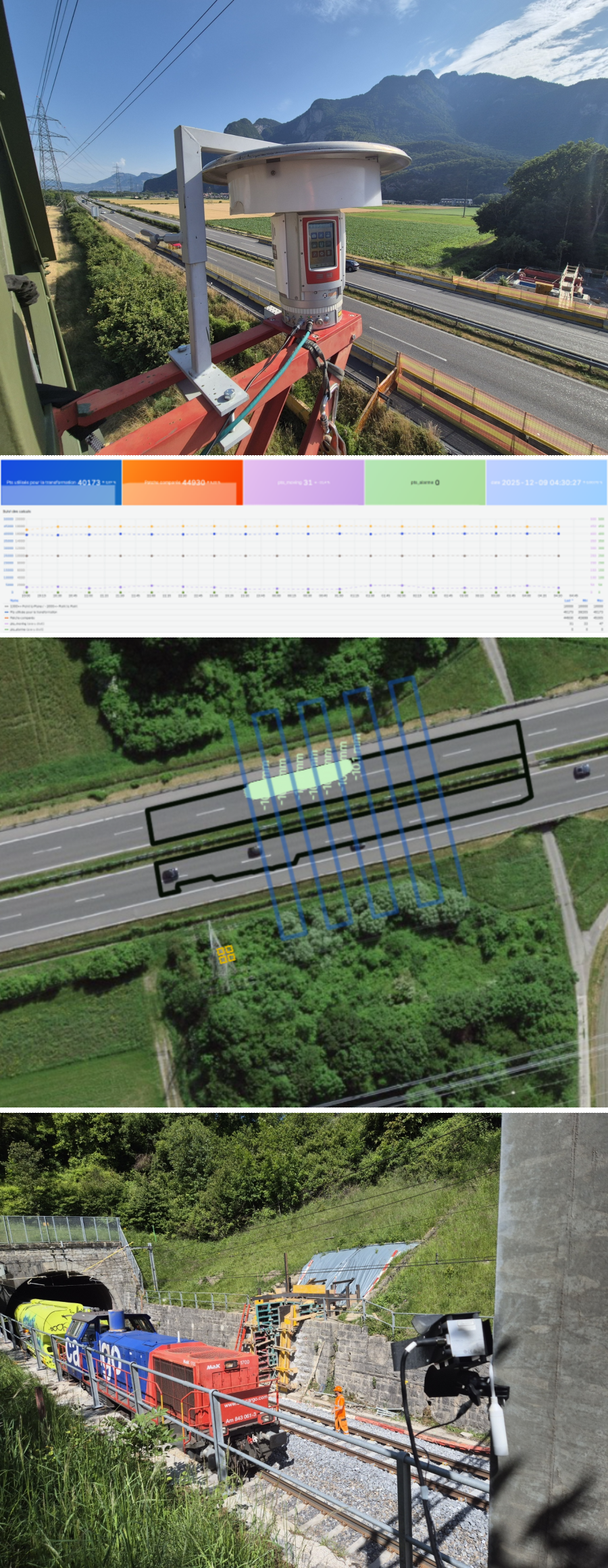

Pour répondre à des demandes récurrentes, 3sigmas a développé un outil logiciel, basé sur son scanner laser terrestre Riegl VZ2000i, pour automatiser les traitements de comparaison de nuages de points 3D. Le système Surface Survey Scan permet de détecter des modifications d’une surface après chaque numérisation.

Le système peut envoyer des alarmes dès qu’une zone présente un mouvement dépassant la limite fixée. Il s’intègre facilement dans les systèmes de géomonitoring du marché ou envoi, de manière autonome, un courriel à la personne de référence.

Il est possible de suivre l’évolution sur des images panoramiques ou sur une plateforme 3D pour choisir son point de vue.

Plaquette avec les explications détaillées : Présentation SurfaceSurveyScan (4MB)

Mise en oeuvre

  • Test durant 8 jour au pied du barrage de Schiffenen avec :
    • une numérisation du parement et de la falaise en rive gauche toutes les 2h.
    • prise de photos panoramiques chaque heure.
    • points alarmants dès que l’écart est > que 5mm pour une surface de ~1.5m2.
  • Test durant 63h dans la carrière de la Cernia (Facchinetti) à Neuchâtel :
    • une numérisation sur 360° de la carrière chaque heure.
    • prise de photos panoramiques chaque heure.
    • points alarmants dès que l’écart est > que 20mm pour une surface de ~1m2.

Instrumentation particulière

  • Laser scanner terrestre Riegl VZ2000i
  • Logicle de traitement automatisé Surface Survey Scan

Partenariat

Développement effectué avec Géo Solutions ingénieurs SA
