CULLY – CFF

SURVEILLANCE SURFACIQUE D’UNE PAROI ANCREE DURANT LE CHANTIER DE LA GARE

Client
CFF – bureau Project Partners Ltd

Lieu
Cully, Vaud

Domaine
Surveillance surfacique, Lasergrammétrie, Mesures de déformations

Contexte

Le chantier du projet CMT Cully – Gare RER se réalise sous la protection d’une paroi ancrée de près de 300m de long. Afin de garantir la sécurité, un suivi hebdomadaire de cet ouvrage temporaire est demandé. Le premier seuil d’alerte est fixé à 15mm.

Pour éviter la matérialisation de points de contrôle et avoir une vision globale du comportement de cette paroi, la direction locale du chantier a opté pour une surveillance par lasergrammétrie.

Travail

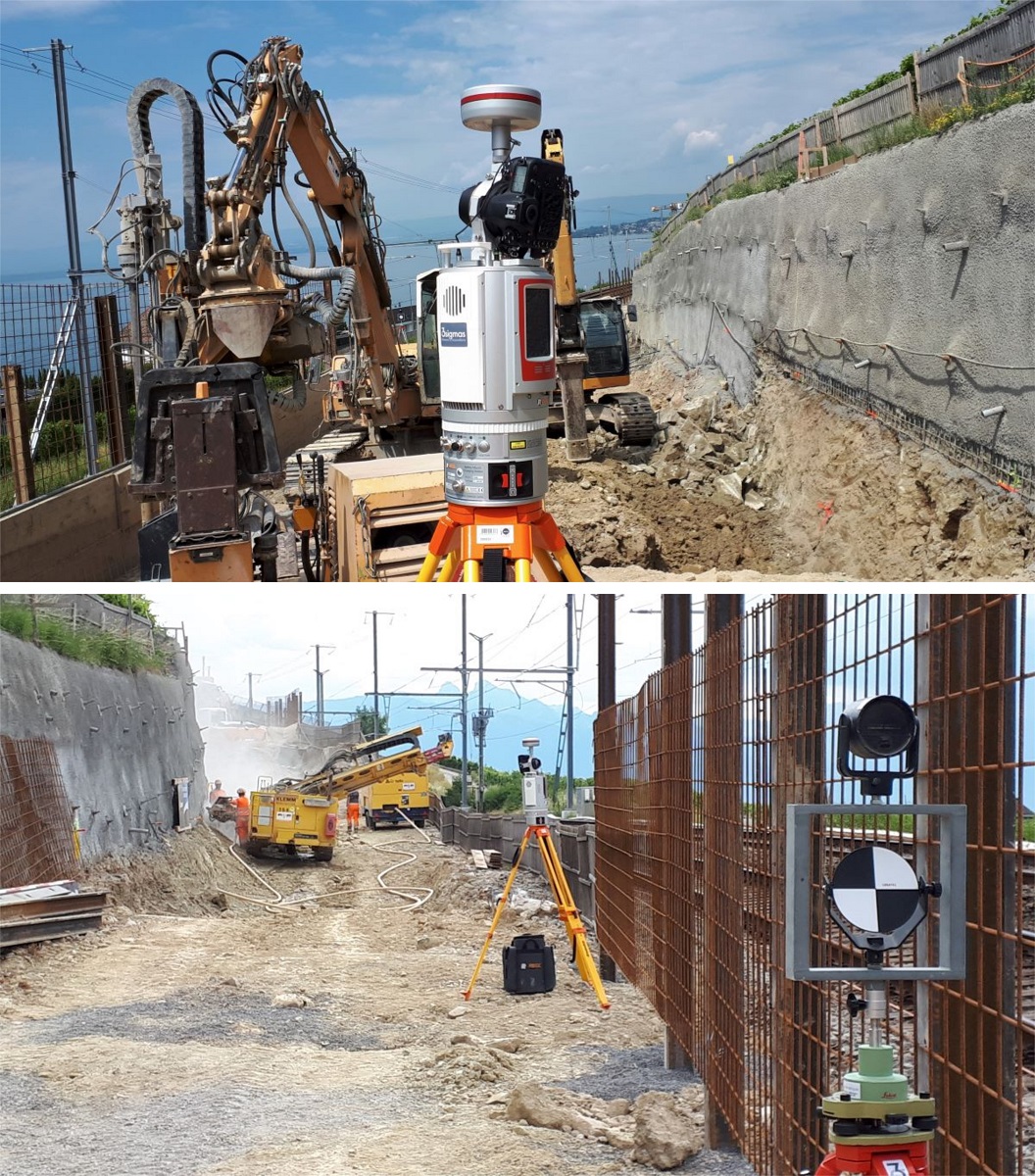

  • Numérisation de la paroi via 8 à 12 stations avec notre Riegl VZ2000i et son appareil de photo professionnel
  • Calage des nuages via des points tachéométriques temporaires mesurés à chaque campagne (position du scanner et/ou cibles)
  • Détection de plans par découpage de boîtes.
  • Comparaison surfacique pour annoncer tous mouvements de plus 15mm sur une surface plus grande que 0.25m2 (4 noeuds sur l’image ci-dessous).
  • Suivi absolu ou relatif suivant les secteurs et l’avancement du chantier.
  • Fourniture d’orthophotos et de visites virtuelles avec outils de mesures.
  • 18 états de mesure entre juillet 2020 et janvier 2021
Cully Projet

Instrumentation particulière

Laser scanner Riegl VZ2000i avec postionnement :

  • par GNSS en mode RTK au début du chantier
  • puis par mesures tachéométriques

Partenariat

Mandat en partenariat avec HKD Géomatique Vaud SA qui détermine les points de calage par tachéométrie
