GRANDVAUX – SURVEILLANCE DES MURS CFF
Surveillance surfacique et inclinaison des mâts
Mandant
CFF – Monod – Piguet
Lieu
Grandvaux
Domaine
Déformations surfaciques, Diffusion de données 3D
Contexte

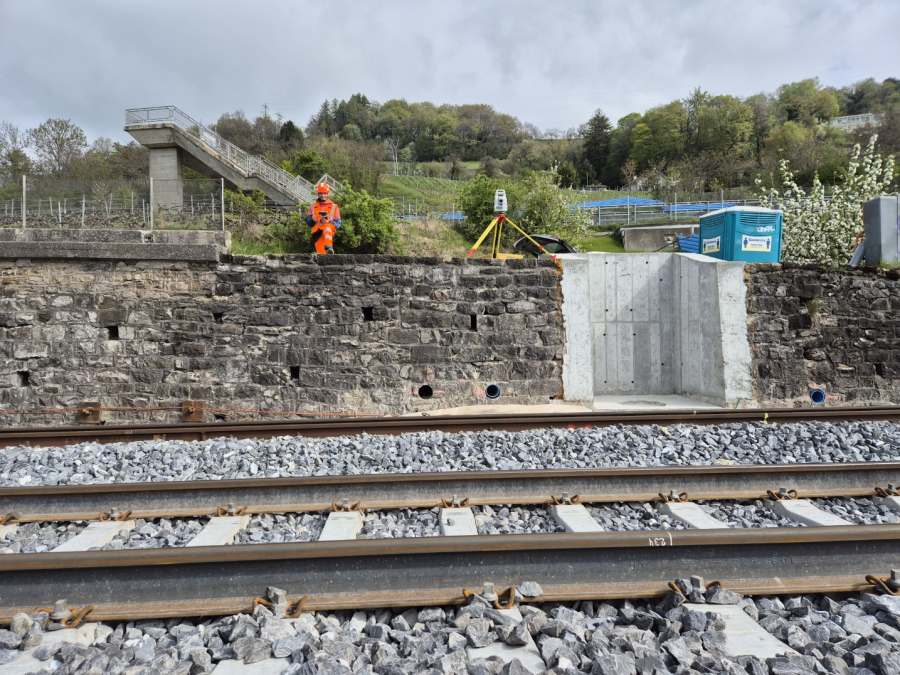

Pendant la phase de travaux sur la ligne Lausanne-Puidoux, les CFF ont mandaté 3sigmas pour surveiller 4 murs en melons durant le percement de niches de sécurité.
La surveillance comprend le parement, la position des mâts et leur variation inclinaison.
Mise en oeuvre
- Travaux sur le terrain :
- Mise en place de prismes fixes dans le système CFF pour des interventions rapides
- Scans des parements et des mâts
- Positionnement des scans par tachéométrie
- Souvent, intervention à 1 personne
- Traitement au bureau :
- Comparaison surfacique avec des «boîtes» de 10x10cm
- Analyse avec un seuil à ±10mm
- Analyse des variations d’inclinaison directement via les données des nuages

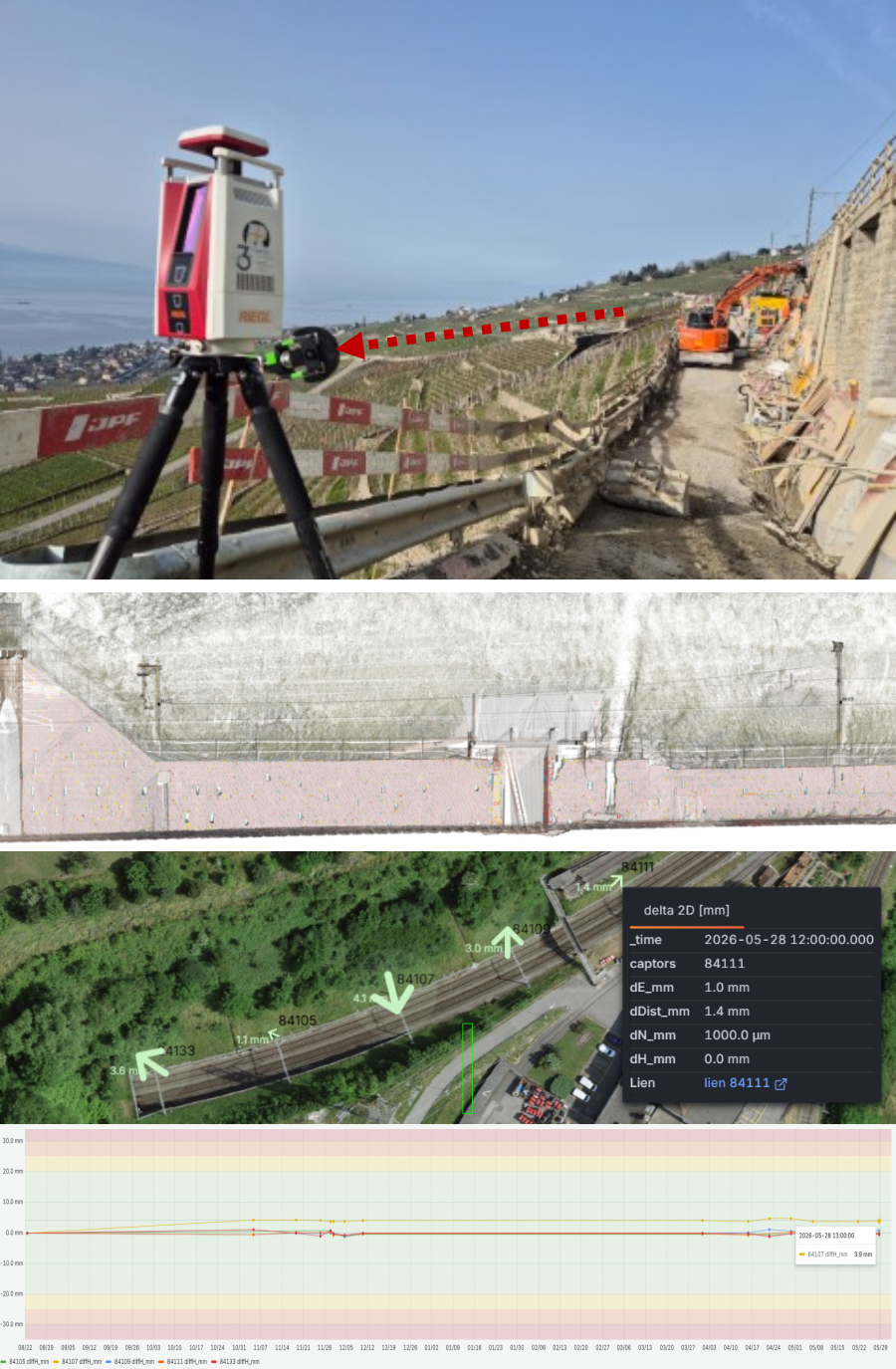

- Rendu en ligne :
- Orthophoto avec la représentation colorée de la surveillance surfacique
- Importation des mesures ponctuelles et d’inclinaison dans la plateforme de monitoring
- Résultats fournis le lendemain matin (le soir même lors des interventions coup de poing)
Instrumentation particulière
- Laser scanner terrestre Riegl VZ600i
- Station totale Leica MS60 avec télécommande
Compléments
- Pour plus de détail : feuille de référence
